综合布线工程施工流程以及注意事项！

Tue Mar 05 14:08:01 CST 2019

共有10381家企业看过

通过综合布线工程，可以将建筑物内或建筑群的语音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，对于大型企业单位以及厂房来说这是一项极为重要的工程，是为办公提供信息化、智能化的物质介质。综合布线工程需按标准的、统一的和简单的结构化方式编制和布置建筑物内或建筑群的通信线路，工程量是相当大且复杂的，因此很多人都是不了解综合布线工程的施工流程以及注意事项，下面合景机电给大家讲解一下综合布线工程的施工流程以及注意事项有哪些！

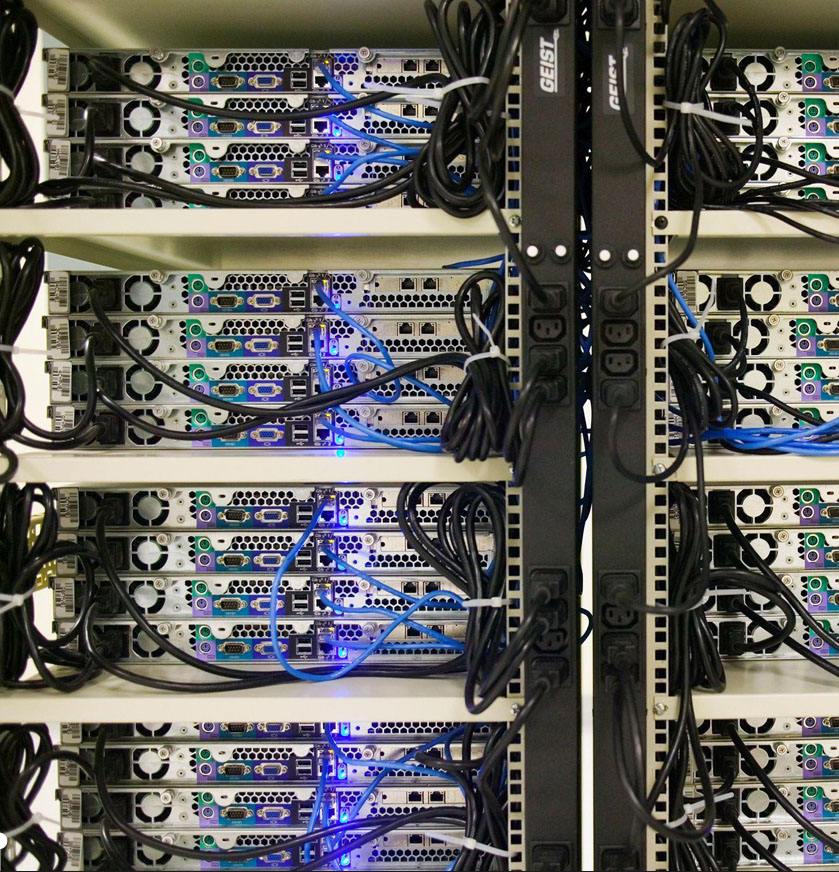

综合布线工程

综合布线工程施工流程

第一步：施工前检查
在综合布线工程施工之前，必须对设备间的建筑和环境条件进行检查，确保设备间整洁干净，预留暗管、地槽和孔洞的数量、位置、尺寸均应符合工艺设计要求，同时电源以及空气调节设备应安装完毕。

第二步：审核设计图纸
在正式施工前还需让项目经理审核设计图纸，这样可以避免因设计失误而给项目建设带来损失乃至造成隐患，保障了项目建设的进度和安全以及质量！

第三步：材料采购
提前做好材料采购准备，由项目经理给采购部门提交一份材料报表，让采购部门按照施工进度逐一将材料送到施工现场。

第四步：正式施工
项目经理带领施工队伍进场开工，将机房的设备，配线架，模块，面板逐一安装好。

第五步：现场测试
测试配线架到点位之间的通讯状况是否符合要求，按照标准的检测方法测试，并把最终的测试报告提供给客户。

第六步：制作布线标记系统
按照施工图对应的点位贴好标签，其中包括跳线标签、配线架标签、面板标签，提供给客户一个便于管理的点位图和机房的电子方位图。

第六步：综合布线工程验收
工程全面竣工后带领客户进入施工现场，须确保各个点位上的电脑和电话通讯正常，和客户IT部门负责人交代布线基本概况，便于以后有什么问题好及时解决。

综合布线工程注意事项

1．硬件要兼容网络设备，同时尽量使所有网络设备都采用同一家公司的产品，这样可以最大限度地减少高端与低端甚至是同等级别不同设备间的不兼容问题。而且不要为了省几十块钱而选择没有质量保证的网络基础材料，例如跳线、面板、网线等。这些东西在布线时都会安放在天花板或墙体中，出现问题后很难解决。同时，即使是大品牌的产品也要在安装前用专业工具检测一下质量。

2．当我们完成结构化布线工作后就应该把多余的线材、设备拿走，防止普通用户乱接这些线材。另外，有些时候，用户私自使用一分二线头这样的设备也会造成网络中出现广播风暴，因此布线时遵循严格的管理制度是必要的。布线后不要遗留任何部件，因为使用者一般对网络不太熟悉，出现问题时很有可能病急乱投医，看到多余设备就会随便使用，使问题更加严重。

3．为什么电磁设备可以干扰到网络传输速度呢?因为在网线中走的是电信号，而大功率电器设备附近会产生磁场，这个磁场又会对附近的网线起作用，生成新的电场，自然会出现信号减弱或丢失的情况。需要注意的是防止干扰除了要避开干扰源之外，网线接头的连接方式也是至关重要的，不管是采用568A还是568B标准来制作网线，一定要保证1和2、3和6是两对芯线，这样才能有较强的抗干扰能力。在结构化布线时一定要事先把网线的路线设计好，远离大辐射设备与大的干扰源。

4．使用过电脑的都知道，当CPU风扇散热不佳时计算机系统经常会死机或自动重启，网络设备更是如此，高速运行的CPU与核心组件需要在一个合适的工作环境下运转，温度太高会使它们损坏。设备散热工作是一定要做的，特别是对于核心设备以及服务器来说，需要把它们放置在一个专门的机房中进行管理，并且还需要配备空调等降温设备。

5．可能有些人不知道，其实网线有很多种的，如交叉线、直通线等，不同的线缆在不同情况下有不同的用途。如果混淆种类随意使用就会出现网络不通的情况。因此在结构化布线时一定要特别注意分清线缆的种类。线缆使用不符合要求就会出现网络不通的问题。

6．很多时候在结构化布线过程中并没有考虑到升级，所以网络接口数量会非常有限，很多情况下都只是刚够使用而已，如果以后室内布局出现变化的话，就会出现网络接口不够用的情况，为了避免出现这种情况，需要在结构化布线时事先留出多出一倍的网络接入点。

在综合布线施工过程中,有一小步骤是不能少的，那就是必须使用电缆测试仪随时做好电缆的测试工作,发现问题立即纠正,以保障所完成的每个连接的正确性,为综合布线工程的合格验收打下良好的基础。
