电子芯片无尘车间施工方案

Fri Jun 17 17:13:25 CST 2022
共有7113家企业看过

  电子产品的生产对于环境的要求是非常高的,需要有良好的生产环境,否则会对电子芯片造成损害,给企业带来经济损失。因此在建造电子芯片无尘车间之前,必须要做好施工方案,保证万无一失。现在就随合洁电子净化工程公司一起来了解下施工方案应该包括些什么吧!


  电子芯片对于生产环境的要求苛刻到什么程度呢?它的生产环境必须是无菌、无尘、无静电的,并且车间内的湿度也是适宜的。只有这样的车间才能防止芯片被烧毁和报废,才能有效地保证产品的质量,提高企业的生产效益。由于电子芯片工艺生产特点的要求,也对电子芯片无尘车间施工提出了较为严格的要求。

  由于电子芯片对于静电比较敏感,所以在建设施工的时候需要选择防静电的材料,如选择防静电的隔墙材料,选用防静电的地面材料。另外还可以通过控制车间内的湿度,来起到减少静电聚集和产生的作用。还有就是通过合理的施工措施,将车间内产生的静电导到车间外面去。通过多种施工措施,来达到无静电的要求。

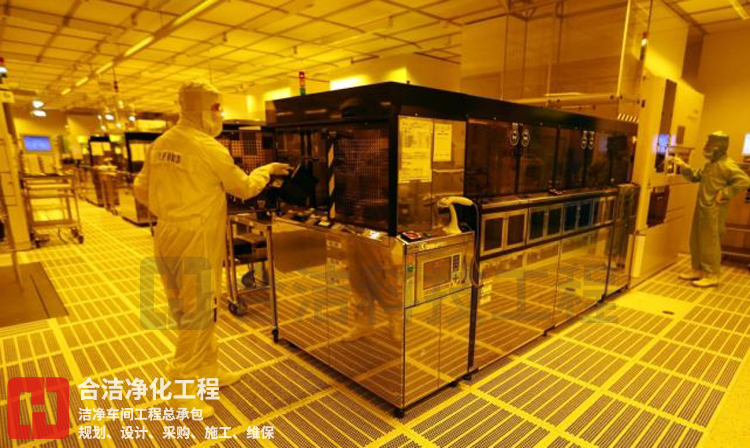

  施工的时候选择合适的净化设备来达到无尘、无菌的要求。净化设备一般有洁净空调、初中高效过滤器、FFU等,选择什么样的净化措施需要根据洁净度的要求来选择,一般如果芯片车间等洁净度等级达到了百级的话,就需要满布FFU,并且铺设高架地板。除此之外,在施工的时候一定要注意车间的气密性要求,如设备安装的接缝处、门窗接缝处等均应使用密封条进行密封,防止不洁净空气从密封不好的地方进来,影响车间的洁净度。另外施工的时候要注意避免死角,灯具线路灯最好是布置在技术夹层内,这样可以避免灰尘的累积。

  施工既考验施工人员技术,也考验施工人员的素养,施工的时候一定要细致、认真,不可大意粗心,这样才能建设出合乎标准的电子芯片无尘车间。

  以上就是本篇文章全部讲解,想必您读到这里,一定对电子芯片无尘车间施工方案有了一定的认识。如您想了解更多关于电子洁净车间改造建设,欢迎您持续关注我们合洁电子净化工程的网站,我们会为您持续讲解洁净工程施工流程,介绍洁净工程各项要求以及解读各类电子洁净车间标准。
