配电箱走线有哪些要求?配电箱线路布置有什么技巧?
配电箱走线有哪些要求?配电箱线路布置有什么技巧?
Tue Apr 30 10:39:08 CST 2019
共有8149家企业看过
配电箱更多的是应用在工厂、办公写字楼、商业建筑等空间场所内,其主要作用是分配和管理电能,在安装配电箱的时候,对走线和布线会比较有要求吧。接下来合景机电想给大家分享的是配电箱走线要求以及配电箱线路布置技巧,有想了解的吗?

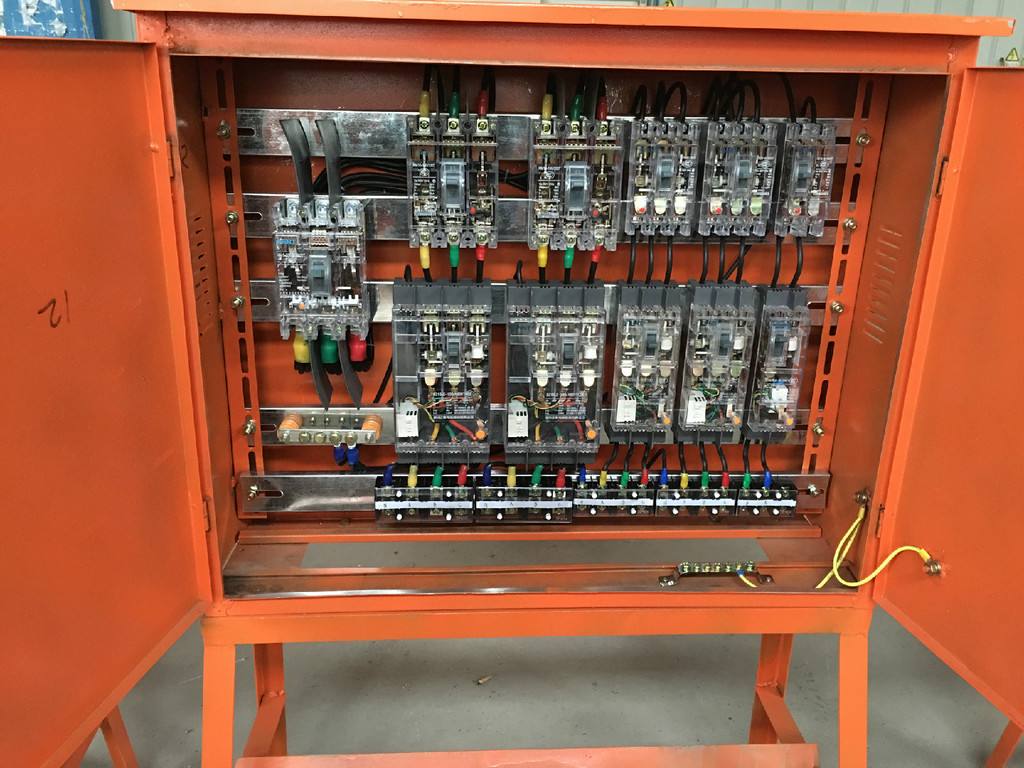

配电箱走线有哪些要求?
第一,上端进线,下端出线,主回路在左,控制回路在右,并且横平竖直。有明敷线和暗敷线,明敷的可以走护套线,或穿管、穿线槽,暗敷的大多是穿管,隐蔽在建筑墙或装饰墙里面,一般是上进上出或上进下出线。
配电柜安装前,控制间内环境应具备条件,所有的内装饰施工已完成,室内洁净安全。
1.配电柜运到现场后,组织开箱检查,检查有无变形、掉漆现象,仪表部件是否齐全,备品备件、说明书等有无缺损,并做好开箱记录。
2.根据施工图的布置,按顺序将开关柜放在基础型钢上。成列柜就位后,先找正两端的柜,再在柜下至上三分之二高的位置绷上小线,逐台找正,以柜面为标准。找正时采用0.5mm垫片进行调整,每处垫片最多不能超过三片。
3.就位找正后,按柜固定螺孔尺寸进行固定,柜体与柜体、柜体与侧挡板均用镀锌螺丝连接。高、低压开关柜与预留角钢进行牢固焊接,电缆夹层上空明露部分用花纹钢板满铺,柜前、柜后均用1200mm×10mm(宽×厚)绝缘满铺。
4.开关柜其相邻两柜顶部水平度偏差不大于2mm,全部柜顶部水平偏差不大于5mm,其相邻两柜边不平度不大于1mm,全部柜面不平度不大于5mm,柜间接缝不大于2mm。
5.设备定位后,对内部紧固件再次紧固及检查,尤其是导体连接端头处。柜内接线完毕,用吸尘器清除柜内杂物,保持设备内外清洁,准确标识设备位号、回路号。
配电柜安装完成后,安装柜上方的的桥架。配电柜进出电缆开孔位置由供货方按尺寸预留。电缆敷设完成后封闭。桥架与柜内接地母排用专用接地线可靠接地。桥架与配电箱(柜)连接处采用橡胶板连接,以保护导线和电缆。二次回路接线配电柜在出厂前应完成柜内二次回路接线及相关检测试验。
配电柜设备到现场后,要在甲方现场工程师和监理的监督指导下及时组织验收,相关技术文件要齐全,配电柜包装及密封良好,各元件齐全完好,接线可靠。配电柜安装固定后,要逐台对配电柜的二次接线回路进行绝缘测试,测试使用500V等级绝缘测试仪表,测试结果要求大于1MΩ。
所有二次回路控制线或电缆均采用多股软铜线,接线端子采用规格合适的接线端子在烫锡后使用专用压接钳压接,烫锡时应采用中性焊剂。
配电箱线路布置有什么技巧?
一、选址
低压配电室的位置应靠近负荷中心,设置在尘埃少、腐蚀介质少、干燥和振动轻微的地方 ,并宜适当留有发展余地;
二、配电设备的布置
低压配电室配电设备的布置必须遵循安全、可靠、适用和经济等原则,并应便于安装、操作、搬运、检修、试验和监测。位于同一室内的高压电气设备及低压电气设备间、成排布置的配电柜间都必须留有适当的距离和通道的出口。布置配电设备时应采取必要的安全措施,如有危险电位的裸带电体应加遮护或置于 人的伸臂范围之外。当采用遮护物和外罩有困难时 ,可采用阻挡物进行保护。
三、配电线路的布置应符合的条件
符合场所环境的特征;符合建筑物的特征;人与布线之间可接近的程度 ;由于短路可能出现的机电应力;在安装期间或运行中布线可能遭受的其他应力和导线的自重。
四、配电线路的布置应避免的外部环境的影响
应避免外部热源产生热效应的影响;应防止在使用过程中因水的侵入或因进入团体物而带来的损害;应防止外部的机械性损害而带来的影响;在有大量灰尘的场所,应避免由于灰尘聚集在布线上所带来的影响;应避免由于强烈日光辐射而带来的损害。
关于配电箱走线要求以及配电箱线路布置技巧就分享到这了,想了解更多电力方面的知识,一定要多关注合景机电!
