半导体洁净厂房如何做到无尘?

Thu Feb 23 16:58:46 CST 2023
共有1175家企业看过

  为了保持洁净厂房的洁净性能与环保性能,生产高品质与优异的产品,在半导体洁净厂房施工装修建造时,要考虑到加工过程中的污染和交叉污染等问题,合理设计调整空调的换气次数或者风道的隔热效果。今天合洁科技电子净化工程就带大家一起来了解下半导体洁净厂房是如何做到无尘的!

  注重空气导管的性能,有良好的密封性,具有的特点是无尘、少污染,耐腐蚀,耐湿性。注重空调耗能,省钱省心省力,为客户分忧解难。空调作为半导体洁净厂房重要组件,消耗大量能源,重要方向是优化节能空调箱、风扇、制冷器的耗能,选择节能的组合方式。

  合洁科技电子净化工程在建造一个半导体洁净厂房时,常按照以下的流程方式进行:

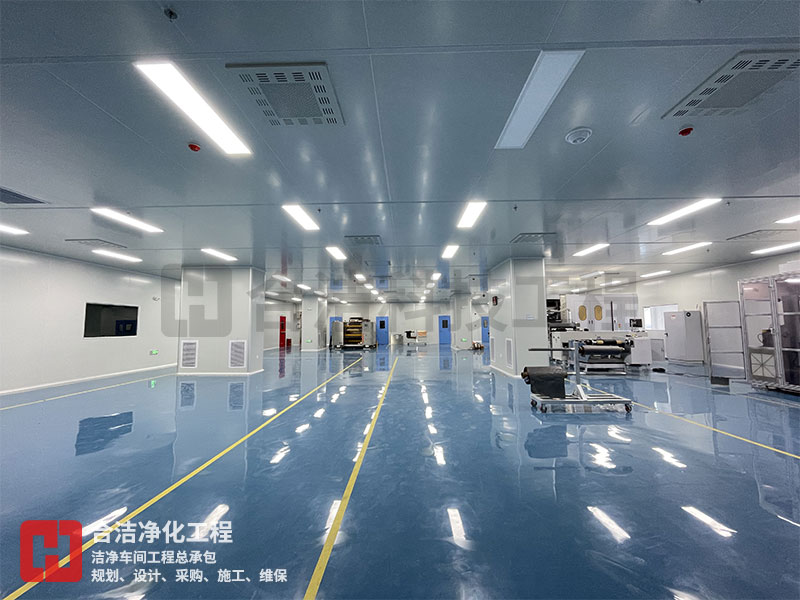

半导体洁净厂房


  1、设计方案:按照洁净无尘车间现场的情况,洁净无尘车间工程级别、洁净无尘车间面积等进行设计。结合客户的实际需要和工艺特点,进行客制化定制洁净无尘车间,一站式解决方案。

  2、安装隔断:半导体洁净厂房隔断材料,一般选用优异性能彩钢板,相当于无尘车间的大体框架,少污染,耐腐蚀,耐湿性。

  3、安装吊顶:包括半导体洁净厂房所需的过滤器、空调、净化灯等。

  4、净化设备:是净化无尘车间的核心设备,包括过滤器、净化灯、空调、风淋室、风口等。

  5、地面工程:依据温度、所在季节选择合适的地坪漆。

  6、工程验收:半导体洁净厂房的验收,有着严格的验收标准,大体上为是否达到洁净标准、材料是否完好无损、各区域功能运行是否正常。

  7、半年后回访客户,咨询后续需要解决的问题及未解决的问题,指导客户运行维修技术知识分享。

  因篇幅问题,仅供参考,希望对您有所帮助,具体详细方案可访问我们合洁科技电子净化工程的网站进一步了解,我们会为您持续讲解洁净工程施工流程,介绍洁净工程各项要求以及解读各类电子洁净车间标准。
