电子洁净工程中的废气应如何处理?

Thu Mar 09 14:49:55 CST 2023
共有4219家企业看过

  电子洁净工程主要是针对控制产品接触大气的洁净程度和温湿度进行的一个控制,为什么要实行这种工程呢?主要是希望产品能够在一个良好的空气环境中生产。但是我们在进行电子洁净工程之后还需要针对废气的问题经常处理,合洁科技电子净化工程给出以下的建议。

  1、人为的生活用品房、值班室、卫生间等排出的气体可以直接排出。

  2、当有机废气超标时,必须经过处理设备,处理达标以后才能进行排放,主要方法有活性炭吸附法、液体吸收法等等。当含酸碱废气排放超标时,必须经过淋液湿式洗气吸收塔进行中和处理达标后才能进行排放。

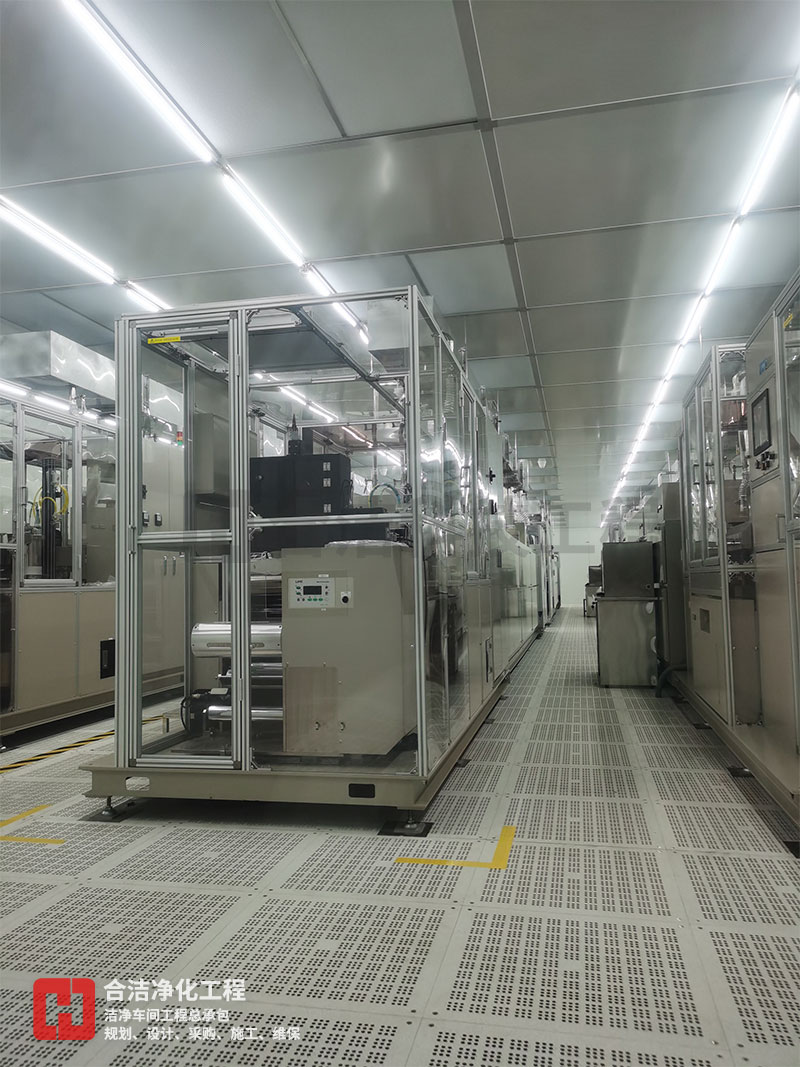

电子洁净工程的图片


  3、热废气一般可以直接排放,但是温度太高的话,必须隔热,一面烫伤人。含有尘埃的废气必须经过除尘装置除尘后才能排放到大气中。

  4、含磷、含砷等特殊有害气体,必须防止在排气系统中产生化学反应,一定要经过废气处理设备处理保证达标后才能排放,主要有稀释法、吸收法、吸附法、催化燃烧法等。

  因篇幅问题,仅供参考,希望对您有所帮助,具体详细方案可访问我们合洁科技电子净化工程的网站进一步了解,我们会为您持续讲解洁净工程施工流程,介绍洁净工程各项要求以及解读各类电子洁净车间标准。
