电子净化工程施工工艺及流程是怎样的

Tue Jul 11 11:37:38 CST 2023
共有6179家企业看过

  净化工程施工工艺是指在洁净空间内进行施工的一系列规范化操作。施工工艺的好坏直接影响着洁净空间的净化效果及其使用寿命。今天合洁科技电子净化工程就带大家一起来了解下电子净化工程施工工艺及流程是怎样的吧!

  施工工艺包括以下几个方面:

  1、准备工作:首先对施工区域进行清扫、消毒,确保施工区域的洁净度达到要求。

  2、材料选择:选择合适的材料,如防尘膜、隔离网等,确保施工过程中不会对洁净空间造成污染。

  3、隔离措施:对施工区域进行严格的隔离,防止施工过程中的粉尘、异味等污染物质扩散到其他区域。

  4、施工方式:采用封闭式施工或局部净化式施工,保证施工过程中不会对洁净空间造成污染。

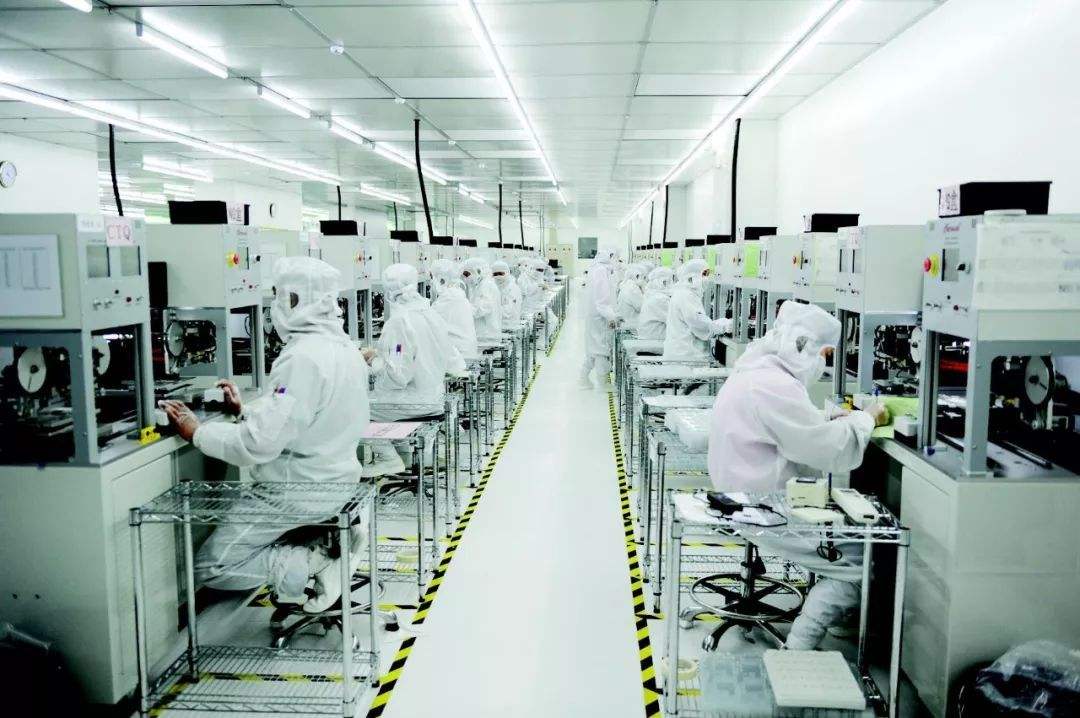

电子净化工程


  电子净化工程施工流程是指在施工过程中需要进行的一系列步骤。一般包括以下几个流程:

  1、洁净区准备:清洗、消毒、封闭、隔离等措施的准备工作。

  2、隔离区准备:施工人员和材料进入隔离区前需要进行的准备工作。

  3、施工前准备:施工人员需要进行的准备工作,如更换工作服、消毒手部等。

  4、施工操作:根据施工计划进行施工操作,注意保持施工区域的洁净度。

  5、施工后处理:施工完成后,对施工区域进行清洁、消毒等处理,确保施工过程中不会对洁净空间造成污染。

  结尾:电子净化工程施工工艺及流程对于洁净空间的建设至关重要,只有在正确的工艺和流程指导下,才能打造出真正意义上的无菌洁净空间。因此,在进行净化工程施工时,一定要严格按照规范操作,确保施工质量,保障人员健康和洁净空间的使用寿命。
