电子净化工程施工工艺及流程中的细节介绍

Fri Jul 21 14:23:48 CST 2023
共有5200家企业看过

  电子净化工程施工是一项十分重要的工程,其施工工艺及流程决定了净化效果的好坏。那么,电子净化工程施工工艺及流程中有哪些细节是不容忽视的呢?今天就随合洁科技电子净化工程一起来了解下吧!

  一、前期准备工作

  电子净化工程施工前,需要进行充分的前期准备工作。首先,需要对施工现场进行勘测和评估,确定净化工程的具体要求。其次,需要制定施工方案,明确施工流程和工艺。最后,需要准备好所需的材料和设备,并做好安全防护措施。

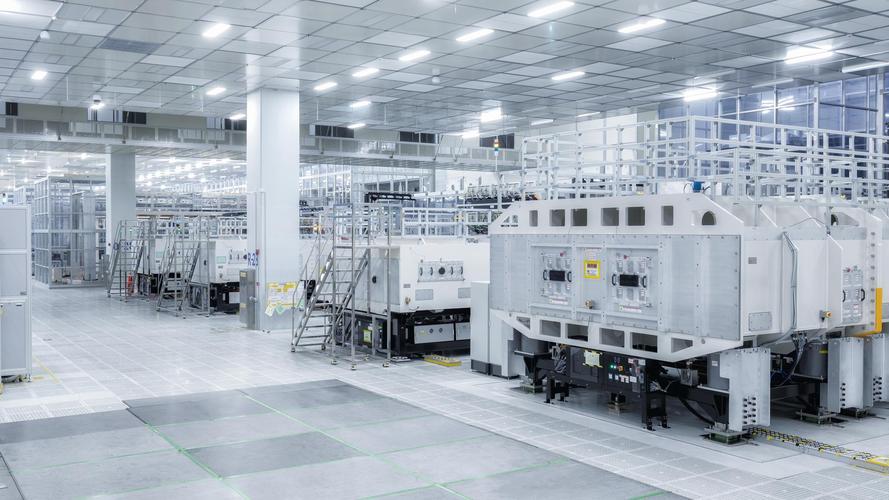

电子净化工程施工


  二、施工工艺

  电子净化工程的施工工艺是关键。首先,需要进行基础工程施工,包括地面、墙面等基础处理工作。其次,需要进行净化区域的隔离,确保施工区域不受外界干扰。接着,进行净化系统的安装和调试,并进行空气净化、水净化等工艺处理。最后,进行验收和测试,确保净化效果符合要求。

  三、施工流程

  电子净化工程施工流程需要按照施工方案进行,包括基础处理、隔离净化区域、安装调试、工艺处理、验收测试等环节。在施工过程中,需要严格按照流程进行,确保施工质量和净化效果。

  结尾:

  电子净化工程施工工艺及流程中,细节决定成败。只有充分的前期准备、科学的施工工艺和严格的施工流程,才能保证净化工程的质量和效果。
