PCB无尘车间墙面洁净板施工工艺

Thu Dec 07 10:39:27 CST 2023
共有3864家企业看过

  在PCB无尘车间中,墙面洁净板的施工工艺是确保洁净车间墙面满足洁净度要求的重要环节,因为它具有防潮、防霉、防尘、易清洁等特点,常用于环保、生命科学、半导体等领域。但是,要想使净化板墙面发挥出最佳效果,正确的安装施工方式非常关键。今天合洁科技电子净化工程公司就带大家了解下它的施工工艺吧!

  1、准备工作:在施工前,需要对墙面进行清洁和处理。确保墙面表面平整、干净,并且没有尘埃、油污等杂质。

  2、安装金属龙骨:根据设计要求,安装金属龙骨框架,用于固定洁净板。龙骨框架通常由铝合金或不锈钢制成,具有一定的强度和稳定性。

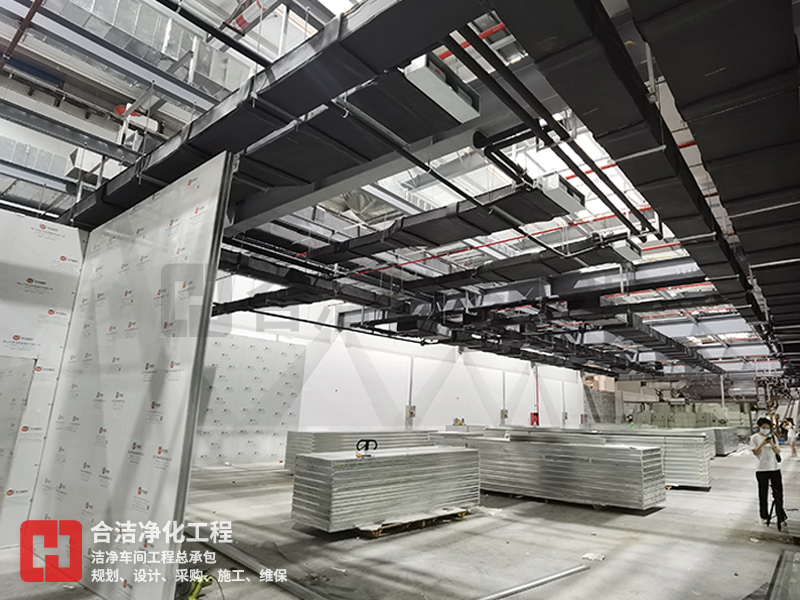

PCB无尘车间的图片


  3、安装洁净板:将预先制作好的洁净板安装到金属龙骨框架上。洁净板通常采用金属复合材料或PVC材料制成,具有抗静电、易清洁等特性。确保洁净板与龙骨框架紧密连接,并使用专用的连接件进行固定。

  4、密封处理:在洁净板的接缝处进行密封处理,以防止细小颗粒和污染物的渗透。常用的密封材料包括硅胶密封胶、聚氨酯密封胶等。确保接缝处平整、无缝隙,并且密封材料与洁净板表面相容。

  5、检查和清洁:完成洁净板的安装后,对墙面进行检查,确保洁净板安装牢固、表面光滑。同时,进行清洁工作,将施工过程中产生的尘埃和杂物清理干净,保持墙面的洁净度。

  需要注意的是,PCB无尘车间墙面洁净板的施工工艺可能因具体的洁净车间设计和要求而有所不同。建议在施工前与专业的工程师和设计团队进行沟通和确认,确保施工过程符合洁净度要求,并且按照相关标准和规范进行操作。合洁科技电子净化工程公司专注净化工程20多年,拥有一级资质和专业施工团队。
