如何设计和布置电子无尘车间的顶棚

　　顶棚是电子无尘车间的主要组成部分，一般来说，根据气流组织、照明布置、送风部件的按装形式和结构形式的不同而有多种做法。今天就随合洁科技电子净化工程公司一起来了解下电子无尘车间的顶棚如何设计和布置吧!

　　带有送风功能的顶棚(如垂直平行流和顶送侧回乱流洁净室)构造比较复杂。它要同时满足气流组织和照明的要求，因此电子无尘车间要注意解决好送风系统与灯具的矛盾，并做好进风部位的密闭处理。电子无尘车间送风系统一般由送风管道、送风静压箱、高效过滤器、支承静压箱和安装高效过滤器的骨架、送风孔板或散流器等部件组成。

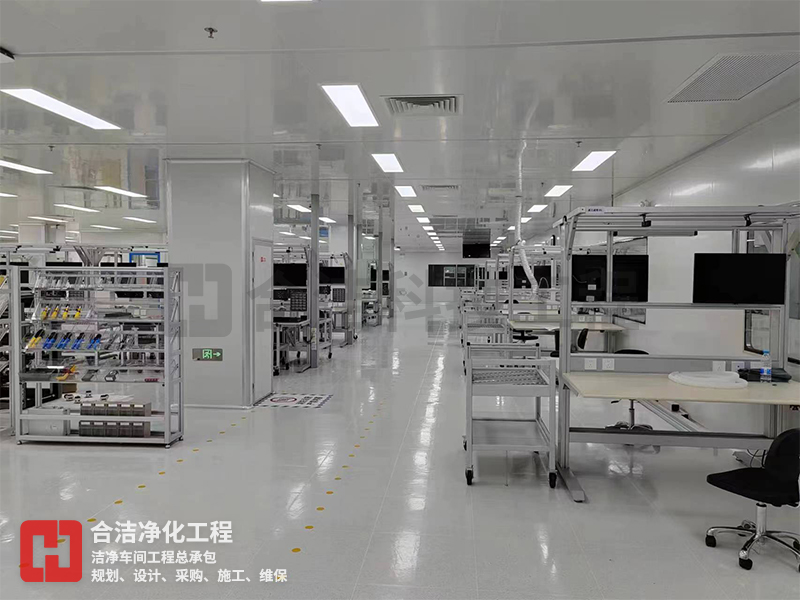

　　电子无尘车间在顶棚采用散流器或局部孔板送风时，经常把照明灯具和送风口间隔布置在顶棚上。当顶棚需要满顶送风时，往往与布置灯具发生矛盾。如在垂直平行流洁净室中，为了保证洁净车间较高的净化效率，要求送风口面积达到顶棚面积的80%左右。有的设计把灯具做成灯带，放在送风孔板之间。测试资料说明，这种灯带的设置会明显影响垂直气流的组织，形成涡流区。其影响高度(从灯带平面开始)一般为灯带宽的4-5倍。无灯带时，距过滤器底300毫米即可获得均匀垂直气流，而布置一个200毫米宽的灯带，却需要在1,000毫米处才可获得均匀垂直气流，这就大大限制了洁净车间净高的利用。

　　电子无尘车间为了克服这一缺陷，有的设计将灯管明装在送风孔板下面，它对气流影响较小，顶棚构造也大为简化，但室内观瞻效果较差。在小面积电子无尘车间中，可以在顶棚和墙面交接处沿墙面四周布置灯带。为了解决在顶棚中合理布置灯具，又不影响气流组织，工程设计中采用了穿孔有机玻璃发光顶棚的构造处理。即在水平满布高效过滤器的顶棚中，把日光灯管安装在高效过滤器之间，在距高效过滤器300毫来处布置一层有机玻璃细孔送风板，代替以往采用的金属孔板。使整个顶棚既是发光面，又是送风面由于灯管安装在送风孔板上面，灯管尺寸比灯带宽度要小，又通过送风孔板的阻尼和均压作用，因此对组织室内平行气流影响很小。

　　高效过滤器在顶棚中通常有三种布置方式：(1)水平布置(2)侧向布置(3)水平布置和侧向布置相结合。高效过滤器固定在顶棚的网格状骨架系统里时，为了满足高效过滤器安装部位缝隙的密闭处理，骨架一定要有足够的刚度和平整度。高效过滤器的安装形式也要便于更换和维修。

　　顶棚中的静压箱有整体式的，也有若干个箱体组合的。静压箱的重量是通过梁或骨架支撑在墙体上，也可直接搁置在墙体上。静压箱内表面要求不起尘、不积尘、不开裂。整体静压箱往往用于固定式洁净室，其材料常与墙面相同，组合式静压箱在装配式洁净室采用较多，同样也适用于固定式。目前常用内表面经烤漆或喷漆的薄钢板制作。如果安装高效过滤器的网状骨架与静压箱组成整体结构时，静压箱也必须有足够的刚度和平整度，以保证进风部位缝隙的密闭。顶棚骨架目前常用型钢镀、镀铬、烤漆或铝型材等材料。

　　没有送风功能要求的顶棚构造比较简单。顶棚的面层材料要求光洁、不积尘。通常采用塑料贴面板、五夹板油漆，薄钢板喷漆等面层材料。洁净度要求低的房间也可直接采用抹灰油漆顶棚。有的在洁净室顶棚中采用双层为半透明塑料薄膜作面层，把灯管吊在顶棚上面，使室内有发光顶棚之感，效果也很好。
