半导体封测厂洁净工程装修设计

　　半导体封测，作为产业链中的关键环节，涵盖了芯片封装和封装后的测试两大核心任务。封装这一步骤，就像是为芯片穿上了一层坚固的盔甲，不仅确保了芯片的稳固性，还为其提供了优秀的散热性能，使得电能和电信号能够顺畅传输，从而确保整个系统的稳定运行。

　　而测试，则像是为这些半导体产品进行的体检，确保每一个产品都符合严格的标准，筛选出那些存在结构缺陷或性能不足的产品，保证交付给客户的都是经过严格筛选的优质产品。

　　在半导体封装的工艺流程中，每一个环节都至关重要。其中，磨片、切片、固晶、引线键合、塑封、切筋成型这六大工序更是核心中的核心。为了确保这些工序的顺利进行，合洁科技电子洁净工程公司在设计阶段就会充分考虑各种设备的布局，如切割机、固晶机、焊线机等。同时，为了确保某些工序能够在洁净的环境中进行，合洁科技电子洁净工程公司还会特别设置洁净室。

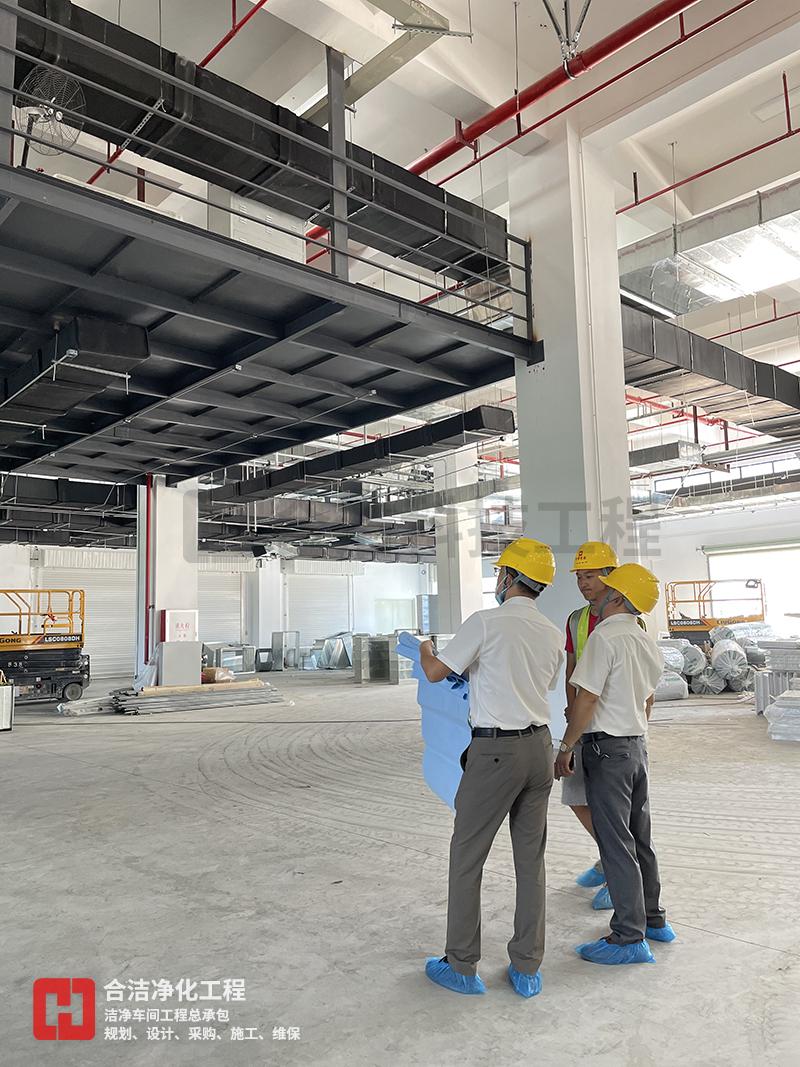

　　洁净室的装修工作，相比于其他非洁净区，难度要高得多。为了达到洁净室的各项功能要求，装修过程中不仅要考虑装饰装修施工，还要涉及到净化空调系统、高纯水系统、高纯气体系统、真空系统、化学品供应系统、排风和排气系统、消防安全报警系统、电气系统、照明系统、防微振装置等多个复杂环节的安装与调试。

　　洁净实验室在半导体封测中扮演着至关重要的角色。通过精确控制粉尘、温度、湿度等关键参数，确保内部环境始终处于人工受控状态。这种控制不仅依赖于围合结构的装修，还需要DCC、MAU、FFU等系统的高效运行。

　　为了确保洁净实验室的正常运行，各项净化参数都必须严格控制。例如，换气次数、压差、平均风速、温度、湿度等都有明确的标准。同时，结构材料的选择也是至关重要的，如洁净厂房墙、顶板材建议采用美观且刚性强的夹芯彩钢板，地面则可选择环氧自流坪地坪或高级耐磨塑料地板，以满足不同的需求。

　　整个半导体封测的工艺流程，都充满了科技的力量。每一步都精确而严谨，确保了最终产品的优质与稳定。而这一切的背后，都离不开专业团队的努力与付出。

　　相关净化参数参考如下：

　　换气次数：100000级≥15次;10000级≥20次;1000≥30次。压差：主车间对相邻房间≥5Pa

　　平均风速：10级、100级0.3-0.5m/s;温度 冬季>16℃;夏季 <26℃;波动±2℃。

　　温度：45-65%;GMP粉剂车间湿度在50%左右为宜;电子车间湿度略高以免产生静电。

　　噪声：≤65dB(A);

　　新风补充量：设置为总送风量的10%-30%;

　　照度：300LX。

　　相关结构材料参考如下：

　　1、洁净厂房墙、顶板材建议采用50mm厚的夹芯彩钢板制造，其特点为美观、刚性强。圆弧墙 角、门、窗框等一般采用专用氧化铝型材制造。

　　2、地面可采用环氧自流坪地坪或高级耐磨塑料地板，有防静电要求的，可选用防静电型。

　　3、送回风管道用热渡锌板制成，贴净化保温效果好的阻燃型PF发泡塑胶板。

　　4、高效送风口用不锈钢框架，美观清洁，冲孔网板用烤漆铝板，不生锈不粘尘，宜清洁。
