![长城开发科技电子器件净化工程案例](http://hetongsd.com/hjjd/article_file/1643008984720.jpg)
洁净级别:百级、千级、10万级
建筑面积:8300平方米
项目地址:深圳

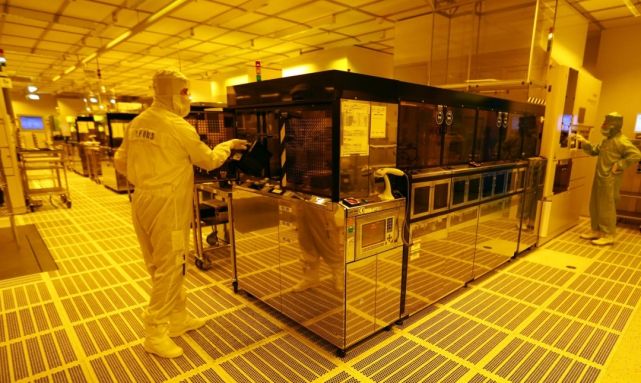

百级芯片净化车间是半导体产业中至关重要的生产环境,其要求极高,涉及到洁净度、温度、湿度、静电控制等多个方面。合洁科技电子净化工程公司将详细探讨百级芯片净化车间的各项要求,以及如何进行施工建设,以确保车间达到预定的清洁度等级,满足芯片生产对环境的高要求。
一、百级芯片净化车间的要求
1、洁净度要求:百级芯片净化车间的洁净度标准通常要求达到IS05级(FEDSTD-209E标准中100级别),即每立方米空气的固体颗粒数量不超过3,520个。为了实现这一标准,车间必须采用高效过滤器、精细排风和恒温恒湿等技术手段来控制空气中的污染物。同时,车间的设计应确保有效的颗粒物和微生物控制,包括适当的过滤系统和洁净区域的划分。
2、温度和湿度控制:芯片制造对温度和湿度的控制要求严格,以确保工艺过程的稳定性和产品质量。百级芯片净化车间需要安装高精度的空调系统,以提供精确的温湿度控制,保持恒定的工作环境条件。通常,温度要求控制在22℃℃+2℃℃,度要求控制在55%+5%。
3、静电控制:静电对芯片生产的影响非常大,可能导致产品损坏或性能下降。因此,百级芯片净化车间需要采取静电控制措施,包括使用防静电材料、地面导电静电消除器等,以减少静电的积累和影响。
4、气流控制:车间内空气流动的控制对防止颗粒物的扩散和沉积至关重要。通过合理的送风和排风系统,以及空气流动的控制方式,确保洁净区域内的空气质量。此外,车间内应避免产生涡流和死角,以减少颗粒物的聚集。
5、设备布局和工艺流程:百级芯片净化车间的设备布局和工艺流程需要合理设计以确保生产线的顺畅运行和高效生产。设备之间的距离、通道的设置和工作人员的流动路径等都需要考虑到操作便捷性和洁净度要求。
6、安全和环境考虑:车间设计应符合相关的安全和环境规范,包括消防安全、电气安全、废物处理等方面的要求。同时,车间应安装紧急停机装置和报警系统,以应对突发情况。
百级芯片净化车间的施工
1、施工前准备:首先,根据生产需求进行项目规划与设计,制定详细的施工方案选择合适的厂址,评估周边环境对车间内部洁净度的影响。选购符合无尘标准的材料,包括防尘材料、密封材料、装饰材料等。选择高效空气过滤器(HEPA)FFU(风机过滤单元)、空调系统、防静电地板等关键设备。对施工人员进行无尘施工的专业培训。
2、施工阶段:首先进行基础建设,包括地面、墙面、天花板的基础建设,确保平整度和密封性。然后进行机电安装,包括空调净化系统、电气系统、排水系统等。安装高效过滤器和回风口,构建正压环境,防止外部污染物进入。进行室内装修,使用不易积尘、易清洁的材料进行墙面、地面、门窗密封处理。安装生产设备、物料传输系统、自动化设备等,注意防尘保护。施工完成后进行空气净化系统调试,检测空气洁净度、温湿度、压差等指标,确保达到百级无尘标准。最后邀请第三方机构进行洁净度等级认证,确保符合行业标准和生产要求后进行项目验收。
3、注意事项:在施工过程中需严格管控污染源,工人需穿戴无尘服,使用防尘工具和设备。持续监测并记录环境数据,及时调整维护。制定应急预案以应对突发污染事件。
综上所述,百级芯片净化车间的施工需要严格遵循相关标准和要求,从需求分析、基础施工、空气净化系统安装、防静电处理、设备安装与调试到环境检测与验收等多个环节进行精细把控和严格管理。
