半导体洁净厂房建设及环境技术要求

　　半导体洁净厂房的建设及环境技术要求非常严格，这些要求直接关系到半导体产品的质量和生产效率。以下是合洁科技电子洁净工程公司对半导体洁净厂房建设及环境技术要求的详细归纳：

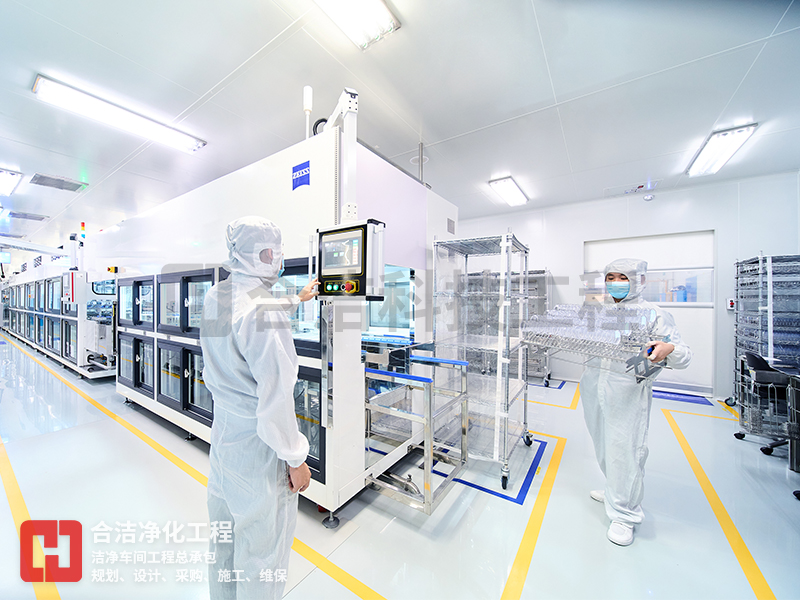

　　一、建设要求

　　1、满足生产工艺需求：

　　设计团队需深入了解生产工艺流程、设备布局、物料流动等方面，确保装修布局能够支持生产工艺的高效运行，并满足洁净度要求。

　　遵循灵活性、可扩展性和人性化的原则，以适应半导体产业快速发展的需求，提高员工的工作效率和舒适度。

　　2、合理分区布局：

　　半导体洁净厂房应划分为不同的功能区域，包括生产区、辅助区、动力设备区、物流与仓储区等。

　　生产区是洁净厂房的核心区域，应严格控制尘埃和微生物的进入，保持高度的洁净度。生产区内应设置独立的操作间、设备间和物料存储区，确保生产流程的顺畅进行。

　　3、材料选择与施工要求：

　　装修材料应满足洁净度、耐腐蚀、易清洁等要求，优先选择不产生尘埃、不易积尘且易于清洁的材料，如不锈钢、不产尘的涂料等。

　　材料的防潮、防霉、防火等特性也需得到充分考虑，以确保厂房内环境的稳定与安全。

　　二、环境技术要求

　　1、洁净度控制：

　　洁净度是半导体洁净厂房的核心指标。根据ISO 14644-1标准，洁净室通常被分为一级、二级、三级到九级等多个等级，等级数越低，意味着洁净室内的颗粒浓度越低，环境更为清洁。

　　不同制造过程对应的洁净度要求不同。例如，光刻车间、沉积/刻蚀车间通常要求达到Class 5(百级)或更高级别;清洗车间和封装车间则可能要求Class 6(千级)至Class 7(万级);测试车间要求相对较低，可能符合Class 7(万级)或更低级别。

　　2、尘埃粒子数控制：

　　半导体洁净室需要控制尘埃粒子的数量，以防止对产品造成不良影响。ISO 14644-1级标准要求每立方米空气中直径大于0.1微米的尘埃粒子数不超过一定数量(如Class 5要求不超过10000个)。

　　3、微生物数控制：

　　洁净室还需要控制微生物的数量，以防止微生物对产品造成污染。一般情况下，洁净室内的微生物数应控制在每立方米空气中不超过一定数量(如Class 5要求不超过100个)。

　　4、温湿度控制：

　　半导体洁净室的温度和湿度需要控制在一定的范围内，以保证产品的稳定性和可靠性。一般情况下，洁净室的温度应控制在22±2℃，湿度应控制在55±5%的范围内。

　　过于干燥的厂房内极易产生静电，造成CMOS集成损坏，因此湿度的控制尤为重要。

　　5、压差控制：

　　洁净室的压差与室外的静压差不应小于10Pa，不同空气洁净度的洁净区与非洁净区之间的静压差不应小于5Pa，以确保洁净空气能够均匀分布，并有效排除污染物。

　　6、其他环境参数：

　　噪声级：电子制造厂万级洁净室内的噪声级(空态)不应大于65dB(A)。

　　气流组织：洁净室的气流组织应合理设计，以确保洁净空气能够均匀分布到整个房间，并有效排除污染物。

　　三、智能化管理

　　随着科技的不断发展，智能化管理已成为半导体洁净厂房装修建筑布局设计的重要趋势。通过集成环境监测系统和智能管理系统，可以实时监测厂房内部的温湿度、尘埃粒子数等参数，以及设备的运行状态，实现智能化的环境控制和管理。这不仅有助于提高洁净厂房的运行效率和管理水平，还能够降低能源消耗和运行成本。

　　综上所述，半导体洁净厂房的建设及环境技术要求涉及多个方面，包括建设要求、环境技术要求和智能化管理等。这些要求的严格执行对于保证半导体产品的质量和生产效率具有重要意义。
