百级集成电路无尘车间建设布局

Fri Aug 30 11:30:22 CST 2024
共有4118家企业看过

  百级集成电路无尘车间的建设布局是一个复杂而精细的过程,涉及多个方面的考虑。以下是合洁科技电子净化工程公司对该过程的一个全面概述:

  一、选址与前期规划

  1、选址原则:需考虑周边环境、地质条件、交通便捷度等因素,尽量避免在工业区、市区等人口密集区域建设,以防工业废气、废水对周边居民造成危害。

  2、前期规划:明确车间的生产工艺流程、洁净度要求、设备布局等,为后续的详细设计提供基础。

  二、布局设计

  1、分区设计:

  洁净区域划分:根据生产工艺和洁净度要求,将车间划分为不同的洁净区域,如百级区、千级区等,确保各区域之间的隔离和衔接。

  缓冲区设置:在洁净区域之间设置缓冲区或传递窗等设施,以减少不同区域之间的交叉污染。

  2、流线布局:按照生产流程进行布局,确保生产流程的顺畅和生产效率的提高。同时,注意人流和物流的分离,避免交叉污染。

  3、空气流动设计:遵循空气流动的原则进行布局,确保空气流动的顺畅和洁净度的提高。合理设置新风口、排风口和空气循环系统,保持车间内空气的新鲜度和洁净度。

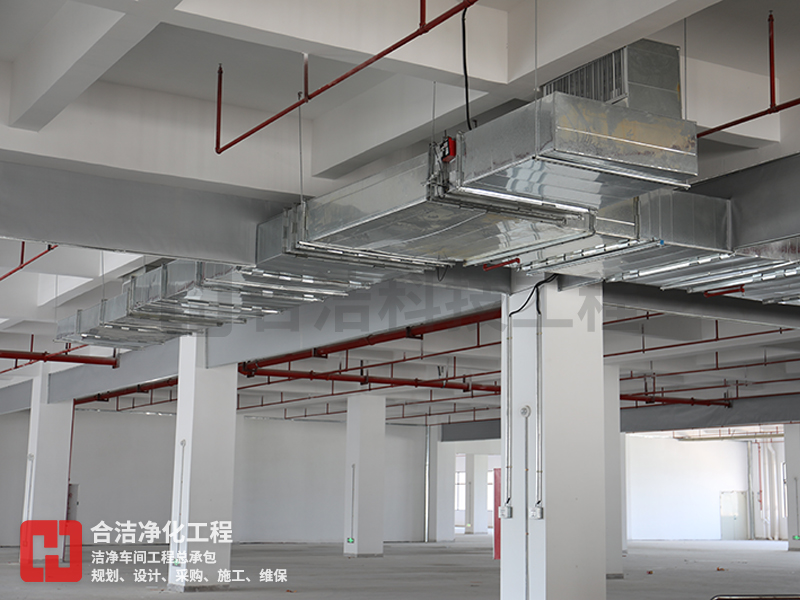

百级集成电路无尘车间


  三、空气净化系统

  1、系统组成:包括高效过滤器、空气循环系统、新风口和排风口等组件。系统应能够有效去除空气中的尘埃、微生物和其他污染物,确保车间内空气洁净度达到百级标准。

  2、设计要点:在设计过程中,需要考虑到空气流动的方向、速度和均匀性,以及过滤器的更换周期和维护保养等问题。同时,还需考虑空气净化系统与车间整体布局的协调性。

  四、材料选择

  1、地面材料:选择防静电、防滑、易清洗的地面材料,如防静电地板。这些材料能够有效防止静电产生和尘埃积累,保持车间的洁净度。

  2、墙面材料:选择防静电、耐腐蚀、易清洁的墙面材料,如防静电涂料或防静电瓷砖。这些材料能够抵抗化学物质侵蚀和尘埃附着,保持墙面的洁净和美观。

  3、天花板材料:天花板主要用于隐藏电缆和通风管道等设施,因此应选择防火、防潮的材料。同时,有些无尘车间的天花板还需装设风淋室等设施,以保持恒定的洁净度。

  4、门窗材料:门窗必须具有防静电、防侵蚀、密封性好等功能。一些高端的无尘车间还需使用带有空气锁的门,以保持恒定的洁净度。

  五、施工工艺

  1、施工规范:在施工过程中,应遵循严格的施工规范和操作流程,确保施工质量符合要求。例如,在墙面施工中,应使用无尘打磨机进行打磨;在地面施工中,应使用专用的吸尘器进行清洁等。

  2、防止污染:注意防止交叉污染和二次污染等问题。在施工过程中,应采取有效措施保护已完成的洁净区域不受污染。

  六、监测与维护

  1、监测体系:建立完善的监测体系,对车间内的空气质量、温度、湿度等参数进行实时监测和记录。这有助于及时发现和解决问题,确保车间的稳定运行。

  2、维护保养:定期对空气净化系统、地面、墙面、天花板等设施进行清洁和维护保养。这有助于保持车间的洁净度和设备的正常运行。

  综上所述,百级集成电路无尘车间的建设布局是一个综合考虑多个因素的复杂过程。通过科学合理的规划、设计、施工和维护保养等措施,可以确保车间达到预期的洁净度和生产要求。
