万级PCB洁净厂房参观窗怎么设置?

Thu Nov 14 10:40:47 CST 2024
共有1065家企业看过

  在探讨万级PCB洁净厂房参观窗的设置问题时,我们首先需要了解洁净厂房的特殊环境要求以及参观窗在其中的角色与功能。PCB(印制电路板)制造过程中,对生产环境的洁净度有着极高的要求,因为尘埃、微粒等污染物可能会影响电路板的性能和可靠性。因此,参观窗作为连接洁净区域与外部环境的窗口,其设计、选材及安装方式均需严格遵循洁净厂房的规范与标准。今天就随合洁科技电子洁净工程公司一起来了解下吧!

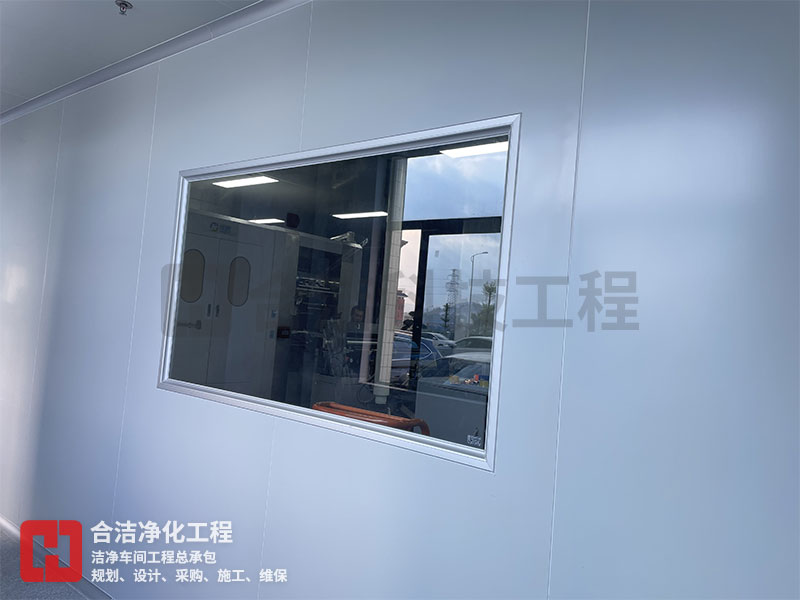

  在万级PCB洁净厂房中,参观窗的设置是一项至关重要的设计考量。首先,参观窗的位置应精心规划,通常建议设置在关键的生产区域或具有代表性的工艺流程段,以便参观者能够清晰地观察到核心的生产操作。



  从材质选择上,参观窗应采用高透明度、耐磨损且易于清洁的材料,如特制的强化玻璃或有机玻璃,以确保良好的可视性和耐久性。同时,为了维持洁净室内的环境要求,窗户的密封性至关重要,需要配备高质量的密封胶条和边框,防止外界灰尘和污染物的侵入。

  在尺寸方面,参观窗的大小应适中,既能提供足够的视野范围,又不会影响厂房结构的稳定性和洁净度。一般来说,高度在1.2 - 1.5 米,宽度在0.8 - 1米之间较为合适。

  此外,为了方便观察,参观窗应配备适当的照明设施,确保在不同的光线条件下,内部的生产情况都能清晰可见。并且为了保护生产工艺的机密性和防止参观者对生产过程的干扰,可考虑设置可调节的遮光或遮蔽装置。

  总之,万级PCB洁净厂房参观窗的设置需要综合考虑多方面的因素,以实现功能性、可视性和洁净度的完美平衡。
