电子厂百级净化车间设计装修要点

Thu Jan 02 11:35:20 CST 2025
共有3014家企业看过

  电子厂百级净化车间的设计装修是一个复杂而精细的过程,它直接关系到电子产品的生产质量、员工的健康安全以及生产环境的稳定性。为了满足高洁净度、低污染的生产要求,设计装修过程中需要综合考虑多个方面的因素。以下是合洁科技电子净化工程公司对电子厂百级净化车间设计装修要点的详细探讨。

  一、洁净度等级与平面布局

  百级净化车间意味着车间内每立方米的空气中尘埃粒子数不超过100颗粒径大于0.1微米的粒子。这一标准对于保护精密的电子设备免受污染至关重要。在设计之初,需明确车间所需达到的洁净等级,并据此制定详细的装修方案。

  平面布局是设计的核心之一,需根据生产工艺流程、设备布局和人员流动情况,合理规划车间的各个功能区域,如原料区、生产区、测试区、成品区等。各区域之间应采用气密门或自动门进行隔离,以减少尘埃的扩散和交叉污染。生产区可进一步细分为前道加工区、组装区、测试区等,各区域间通过气闸室或缓冲间连接。设置合理的人流和物流通道,确保操作人员能够高效、有序地完成工作。同时,车间进出口应设置缓冲区,并配备风淋室等净化设施,以去除进入车间人员身上的尘埃和微粒。

  二、材料选择与施工细节

  材料的选择对于保持车间的洁净度至关重要。墙面、地面和天花板应采用不易积尘、易于清洁的材料,如不锈钢板、铝板、PVC地板、环氧自流平地坪等。这些材料表面光滑、耐腐蚀、耐磨损,且不易产生静电,有助于减少尘埃的积聚和扩散。在装修细节上,还需注意缝隙的处理和密封措施。墙面、地面和天花板之间应采用无缝连接,以减少尘埃的积聚。同时,门窗的密封性能也应得到保证,防止外界空气和尘埃的侵入。

  门窗应采用密封性好的材质,如彩钢板单向弹簧门和铝合金窗,并设置自动感应门以减少人员进出时带入的灰尘和微生物。施工过程中,应严格控制施工现场的洁净度,避免灰尘、污垢等污染物进入车间。施工人员需穿戴专门的洁净服、洁净鞋,并采取其他必要的防尘措施。

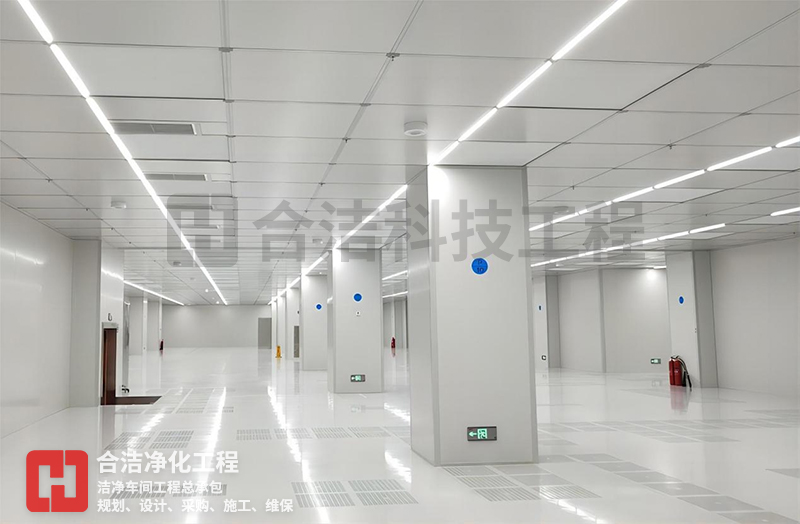

电子厂百级净化车间的图片


  三、空气净化系统

  空气净化系统是百级净化车间的核心部分。需设计一套高效、稳定的空气净化系统,包括初效过滤器、中效过滤器、高效过滤器(HEPA)以及紫外线杀菌器等设备。这些设备能够有效去除空气中的尘埃、微粒、细菌和病毒等污染物,保持车间内空气的洁净度达到预设标准。

  送风口和回风口的位置应合理设置,以确保室内气流均匀、稳定,避免死角和涡流的产生。空气净化系统应定期进行维护和保养,以确保其正常运行和性能稳定。同时,还需对空气净化效果进行定期检测和调试,以确保净化车间的正常运行和使用效果。

  四、温湿度控制

  温度和湿度的波动范围应控制在一定限度内,以保证产品的性能和稳定性。一般来说,温度应控制在22℃±2℃,湿度控制在50%±10%。这一环境有助于减少静电和尘埃吸附,确保产品质量。选择合适的温湿度控制系统,对温湿度进行实时监测和调整,以应对外界环境的变化。

  五、照明设计与安全防护

  照明设计也是不可忽视的一部分。需选用无尘、易清洁的LED灯具,其布置应充分考虑工作面的照明需求,避免产生眩光和阴影。照明系统应具有防静电功能,避免静电对半导体生产的影响。同时,还需考虑节能环保的要求,选用高效节能的照明设备和控制系统。

  安全防护是百级净化车间设计中必须重视的方面。需设置防静电地板、接地系统、防火系统等安全防护设施,以降低生产过程中的安全隐患,保障工作人员的人身安全。同时,还需配备相应的消防设施和紧急出口等应急设施,以应对突发情况。

  六、环境监测与控制系统

  为了确保百级净化车间的洁净度始终处于受控状态,需设计一套完善的环境监测与控制系统。该系统应能够实时监测车间内的温度、湿度、洁净度和压差等参数,并根据预设的标准进行自动调节。同时,还需设置报警装置,以便在环境参数超出预设范围时及时发出警报并采取相应的措施。

  环境监测与控制系统的安装位置应合理,不影响车间的正常生产和操作。同时,还需定期对系统进行维护和保养,确保其正常运行和性能稳定。

  七、综合排布与施工管理

  在百级净化车间的设计装修过程中,还需综合考虑风、水、多种气体、多种电气线路等多种管线系统的综合排布。遵循“有压管让无压管、水电管让风管、小管让大管”等原则,并尽量使用联合支架以减少空间占用和冲突。

  施工过程中,对材料的选择、设备的安装、施工工艺等方面进行严格的监督和检测。每一项分部工程结束后,质量管理人员需认真进行检验,对存在质量问题的工程应第一时间告知施工人员即刻进行整改。

  八、员工培训与管理体系

  对车间内的员工进行洁净知识和操作培训,以提高员工的洁净意识。建立健全的管理体系,包括洁净厂房的管理责任、工作指导和记录管理等,以确保洁净厂房的有效运行和管理。

  定期对员工进行洁净操作规范的培训和考核,确保每位员工都能熟练掌握并遵守相关规定。同时,还需建立完善的清洁和维护制度,定期对车间进行清洁和维护,确保车间环境的洁净度和稳定性。

  综上所述,电子厂百级净化车间的设计装修是一个复杂而精细的过程,需要综合考虑洁净度、平面布局、材料选择、空气净化系统、温湿度控制、照明设计、安全防护以及环境监测与控制系统等多个方面的因素。通过科学合理的设计和严格的施工管理,可以确保车间达到高洁净度、低污染、稳定可靠的生产环境要求,从而提高产品质量和生产效率。

  未来,随着电子技术的不断发展和生产工艺的日益复杂,对百级净化车间的要求也将不断提高。因此,相关企业和研究机构需不断更新技术和管理模式,提高净化车间的性能和效率,以满足不断变化的市场需求。通过持续改进和创新,推动电子制造业向更高水平发展。
