3500平方集成电路产线洁净厂房建设方案

　　在现代电子工业中，集成电路的制造对于生产环境的要求极为严苛，洁净厂房的建设成为确保产品质量和生产效率的关键。以下是合洁科技电子净化工程公司针对3500平方米集成电路产线洁净厂房的详细建设方案，涵盖了设计要点、建造细节以及维护管理等多个方面。

　　一、设计标准与核心参数

　　1、洁净等级

　　千级洁净区(ISO Class 5)：核心工艺区(如光刻、刻蚀)需控制≥0.5μm微粒≤3500个/m3，部分工艺需升级至1K级(≤1000个/m3)。

　　万级辅助区(ISO Class 7)：用于芯片检测、封装等非核心环节，微粒≤350,000个/m3。

　　压差控制：洁净区与非洁净区压差≥10Pa，相邻洁净区间压差≥5Pa，防止空气倒流。

　　2、环境控制

　　温湿度：核心工艺区22℃±2℃、湿度55%±5%;辅助区可适当放宽至20-26℃、湿度50%-70%。

　　防静电：地面电阻值1×10?-1×10?Ω，设备接地电阻≤1Ω。

　　3、布局规划

　　工艺流线：按“物料净化→加工→检测→封装”单向流动设计，避免交叉污染。

　　4、功能分区：

　　洁净生产区：占总面积70%-80%，按工艺需求划分千级/万级区域。

　　辅助区：包括更衣室、风淋室、物料净化间、设备间等。

　　办公区：独立设置，与洁净区通过气闸室连接。

　　二、核心系统配置

　　1、空气净化系统

　　三级过滤：初效(G4)→中效(F8)→高效(H14/ULPA)，FFU覆盖率≥80%。

　　气流组织：核心工艺区采用垂直层流，辅助区采用乱流，换气次数15-30次/h。

　　设备选型：MAU+FFU+DC系统，配备冗余风机确保正压稳定。

　　2、温湿度控制

　　精密空调：选用组合式空调机组，显热比≥0.8，避免除湿过度。

　　加湿系统：采用电极式或湿膜加湿，湿度波动≤±3%。

　　3、防静电措施

　　净厂房应采取有效的防静电措施，如铺设防静电地板、安装静电消除器、使用防静电工作服和手套等。同时，对设备和生产线也应进行防静电处理，确保整个生产环境的静电防护水平达到要求。

　　4、超纯水系统

　　水质标准：电阻率≥18MΩ·cm，TOC≤10ppb，菌落数≤1CFU/mL。

　　循环设计：主管流速0.8-1.2m/s，末端回水经UV杀菌+膜过滤循环使用。

　　三、施工关键细节

　　1、建筑结构

　　围护材料：彩钢板(厚度≥0.8mm)或岩棉夹芯板，接缝密封胶选用硅酮胶。

　　地面处理：环氧树脂自流平(厚度≥3mm)，导电层铜网接地。

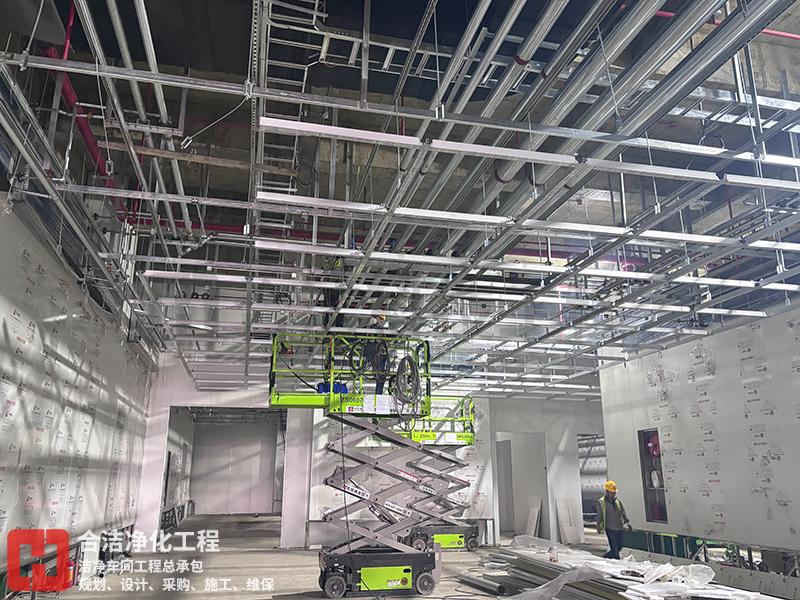

　　吊顶设计：T-bar龙骨+FFU布局，检修口预留尺寸≥600×600mm。

　　2、安防与消防

　　消防系统：配置FM200气体灭火装置，覆盖电气柜、化学品存储区。

　　应急设施：备用电源(UPS≥30分钟)、应急照明(照度≥50Lx)。

　　3、调试与验证

　　空态测试：粒径≥0.5μm微粒数、沉降菌测试(≤1CFU/皿)。

　　动态测试：设备运行时检测粒子数、温湿度波动、噪音(≤70dB)。

　　四、预算与投资规划

　　1、总预算估算

　　千级洁净区：2500-3000元/㎡(占比60%)

　　万级辅助区：1500-2000元/㎡(占比40%)

　　总投资：3500㎡×2200元/㎡≈7700万元(含10%不可预见费)。

　　2、建设周期

　　设计阶段：2-3个月(含工艺对接、图纸深化)

　　采购阶段：3-4个月(核心设备需进口)

　　施工阶段：5-6个月(含系统调试)

　　验证交付：1个月(空态/动态测试)

　　五、供应商与技术支持

　　1、关键设备品牌

　　FFU：金田、康斐尔

　　MAU：特灵、开利

　　超纯水系统：陶氏、颇尔

　　气体监测：霍尼韦尔、梅特勒-托利多

　　2、工程总承包商

　　推荐选择有半导体、集成电路洁净厂房装修经验的EPC单位(如合洁科技、亚翔集成)，需重点考察其ISO Class 5项目实施案例。

　　六、风险与应对措施

　　1、洁净度不达标

　　预案：增加FFU密度、优化气流模拟(CFD分析)，预留冗余过滤单元。

　　2、微粒污染

　　预案：人员/物料双通道设计，设置风淋室(风速≥25m/s，吹淋时间≥15s)。

　　3、静电干扰

　　预案：定期检测地面/设备接地电阻，使用离子风机中和静电。

　　如需进一步获取详细设计图纸、设备清单或报价明细，建议联系专业洁净工程装修公司，结合具体工艺需求定制方案。
