如何设计好电子净化工程装修?

Wed Apr 02 09:19:38 CST 2025
共有3973家企业看过

  在当今科技飞速发展的时代,电子净化工程装修成为了众多企业和机构关注的焦点。那么,如何才能设计好电子净化工程装修呢?随合洁科技电子洁净工程公司一起来了解下吧!

  首先,我们得明确电子净化工程装修的重要性。据相关数据显示,良好的电子净化工程装修能使电子产品的生产合格率提高 30%以上!想象一下,这能为企业节省多少成本,创造多少利润啊。

  要设计好电子净化工程装修,第一步就是做好规划。就像盖房子要先画图纸一样,我们得明确净化区域的大小、功能布局等。比如说,生产芯片的区域和组装电子设备的区域,对净化程度的要求可大不一样。

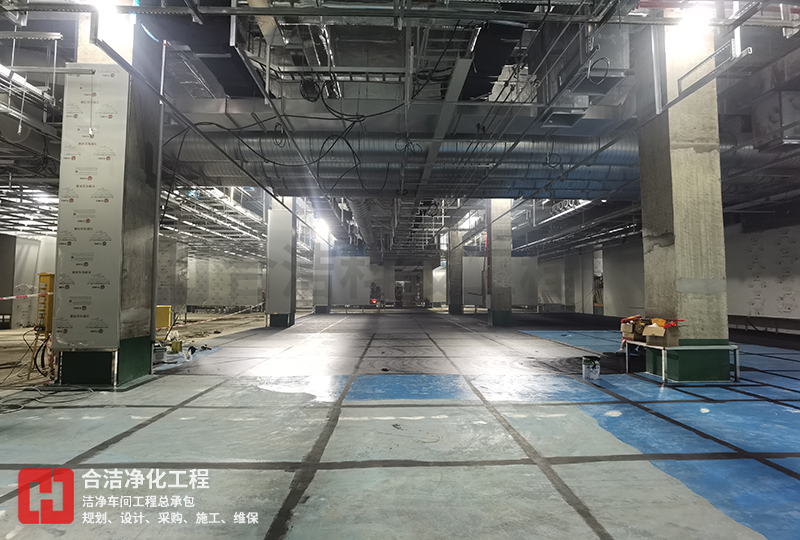

电子净化工程的图片


  材料的选择也至关重要。合洁科技电子洁净工程工程师建议,一定要选用高质量、无污染的材料,不然就像在干净的汤里掉进了一粒老鼠屎,前功尽弃。比如说,墙面材料要具备良好的防尘、抗菌性能,地板要耐磨、防静电。

  通风系统更是“重中之重”。就好比人的呼吸,通风不好,整个净化工程就“憋得慌”。合理的通风设计能让空气流通顺畅,保持室内的洁净度。

  还有一点容易被忽略,那就是人员的培训。即使装修得再好,如果工作人员不注意保持,也是白搭。就像你有一辆豪车,不好好保养也会变成破车。

  总之,设计好电子净化工程装修可不是一件简单的事儿,需要我们从方方面面去考虑。但只要用心去做,就能打造出一个完美的电子净化空间,为企业的发展保驾护航!
