光电无尘车间装修如何确定洁净度

Mon Apr 07 10:17:20 CST 2025
共有3356家企业看过

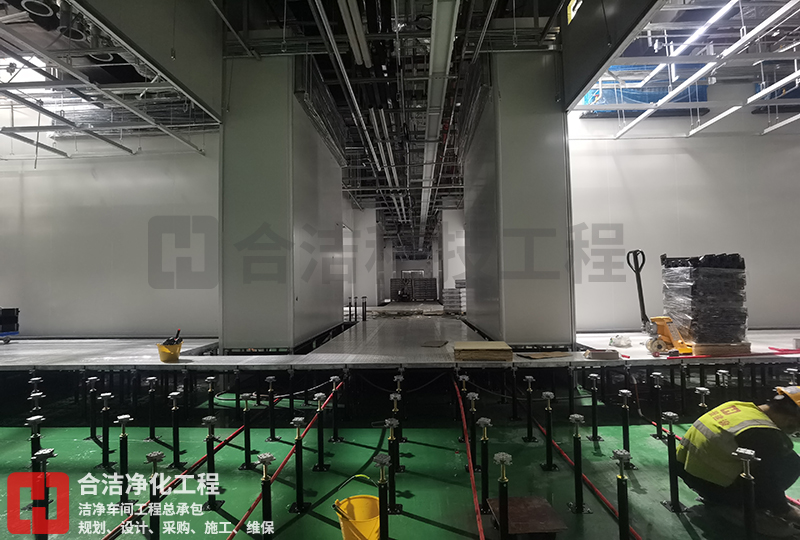

  在光电无尘车间装修中,确定洁净度等级是关键环节,需综合考虑产品特性、生产工艺、行业标准及运行成本,以下是具体步骤与方法,随合洁科技电子洁净工程公司一起来了解下吧!

  1、明确产品生产工艺对洁净度的要求

  产品类型:不同光电产品对洁净度的要求差异较大。例如,半导体芯片制造需达到ISO 3级(百级)甚至更高,而光学镜片加工可能仅需ISO 7级(万级)。

  生产工艺:光刻、镀膜等工序对颗粒物敏感,需更高洁净度;而组装、测试环节可适当降低标准。

  2、参考行业规范与标准

  国际标准:ISO 14644-1将洁净度分为ISO 1至ISO 9级,数值越小洁净度越高。

  国家标准:如中国GB 50073-2013《洁净厂房设计规范》对不同行业洁净度有明确规定。

  企业标准:部分企业根据自身需求制定更严格的标准,如苹果、三星等对供应商的洁净度要求。

  3、评估生产环境与设备因素

  人员与物流:人员流动、物料运输可能带入污染物,需通过风淋室、传递窗等设施控制。

  设备产尘:高精度设备需局部提高洁净度,如光刻机需配置独立洁净单元。

  温湿度控制:温度波动可能产生静电,湿度过高易滋生微生物,需与洁净度协同设计。




  4、经济性与可行性分析

  成本效益:ISO 3级洁净室造价可达ISO 7级的3-5倍,需权衡投资与产品质量提升的收益。

  运行成本:高效过滤器更换、空气循环系统能耗等需纳入长期成本考量。

  5、洁净度等级确定方法

  基准法:根据产品最大允许颗粒物尺寸确定洁净度等级。例如,0.1μm颗粒物需控制在100个/m3以内,对应ISO 5级。

  加权法:对不同工序赋予洁净度权重,如光刻工序权重0.8,组装工序0.2,综合计算得出车间整体洁净度。

  模拟法:通过CFD(计算流体动力学)模拟气流组织,验证洁净度分布是否满足要求。

  6、实例参考

  半导体制造:晶圆加工需ISO 3级,封装测试可降至ISO 6级。

  光学镜片:镀膜工序需ISO 5级,成品检测可降至ISO 7级。

  LED封装:固晶、焊线工序需ISO 6级,分选包装可降至ISO 8级。

  7、验证与持续优化

  第三方检测:委托专业机构进行洁净度检测,出具符合ISO 14644-2的检测报告。

  动态监测:安装粒子计数器、压差传感器等实时监控系统,确保洁净度持续达标。

  定期复审:每1-2年重新评估洁净度需求,根据技术进步和产品升级调整标准。

  8、注意事项

  避免过度设计:过度洁净度不仅增加成本,还可能因频繁维护导致生产中断。

  关注微粒来源:除空气中的颗粒物外,还需控制人员皮屑、设备磨损等内生污染源。

  合规性:确保洁净度设计符合环保、消防等法规要求。

  通过上述步骤,可科学确定光电无尘车间的洁净度等级,实现产品质量与成本的平衡。建议在设计阶段邀请洁净技术专家参与,确保方案可行性。
